大功率能源器件电化学测试

——Gamry提供多种技术解决方案

常规电化学工作站很难满足大电流、大电压电解水制氢、燃料电池/电堆、各种电池/电池 组、超级电容等新能源器件的电化学测试要求，Gamry研发推出的大功率电化学测试系 统可以实现大电流、大电压条件下的测试，最高电压可达到1000 V，最大电流可按照用 户的需要配置2000 A或者更高，还提供多通道配置选项或者按照客户需求定制。Gamry 电化学仪器可进行交流阻抗、极化曲线等各种测试，样品与器件表征、材料选择，是能 源器件电化学研究的理想解决方案。

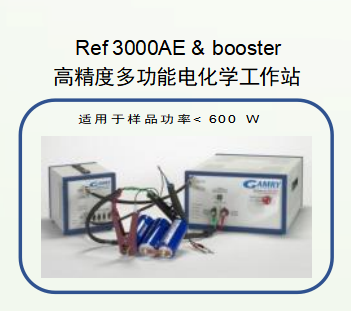

Ref 3000AE & booster高精度多功能电化学工作站

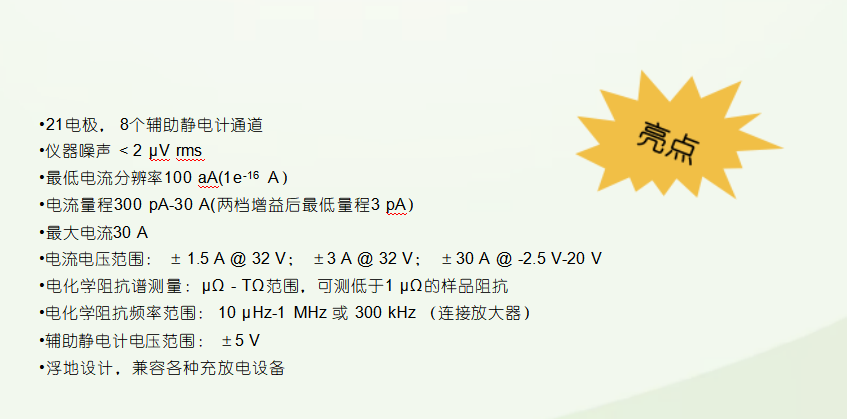

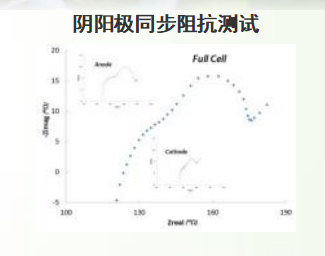

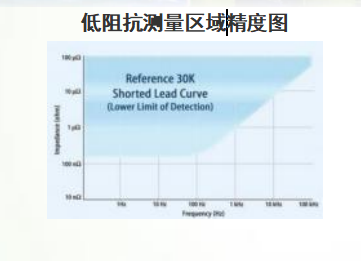

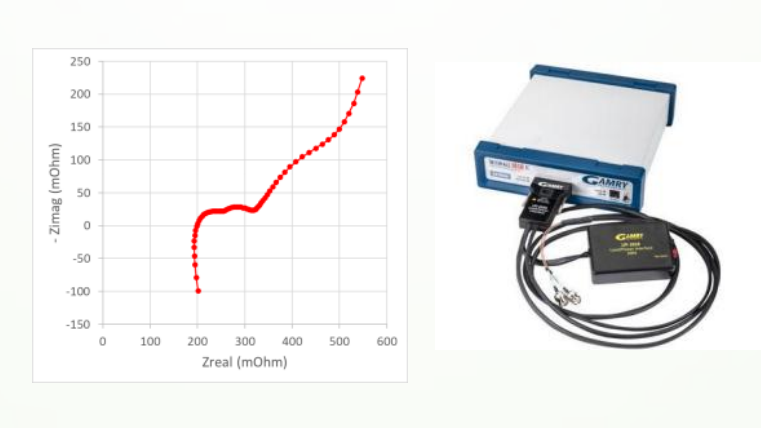

由Reference 3000AE电化学工作站和30A Booster电流放大器组成的这套系统，集恒电位 仪/恒电流仪/零电阻电流计为一体 ，具有低噪音、高精度、输入阻抗高等特点，可准确测 量μΩ - TΩ范围样品的电化学阻抗，尤其是低于1 μΩ的低阻抗样品。Gamry提供各种电化 学测试技术，包括电化学阻抗、循环伏安、极化曲线、计时法、循环/单次充放电等，还 具备一些特殊测试方法，如阴阳极同步阻抗、单电池与电池组同步阻抗，以及按照客户需 要定制等，能够满足绝大多数电化学研究者的需要。

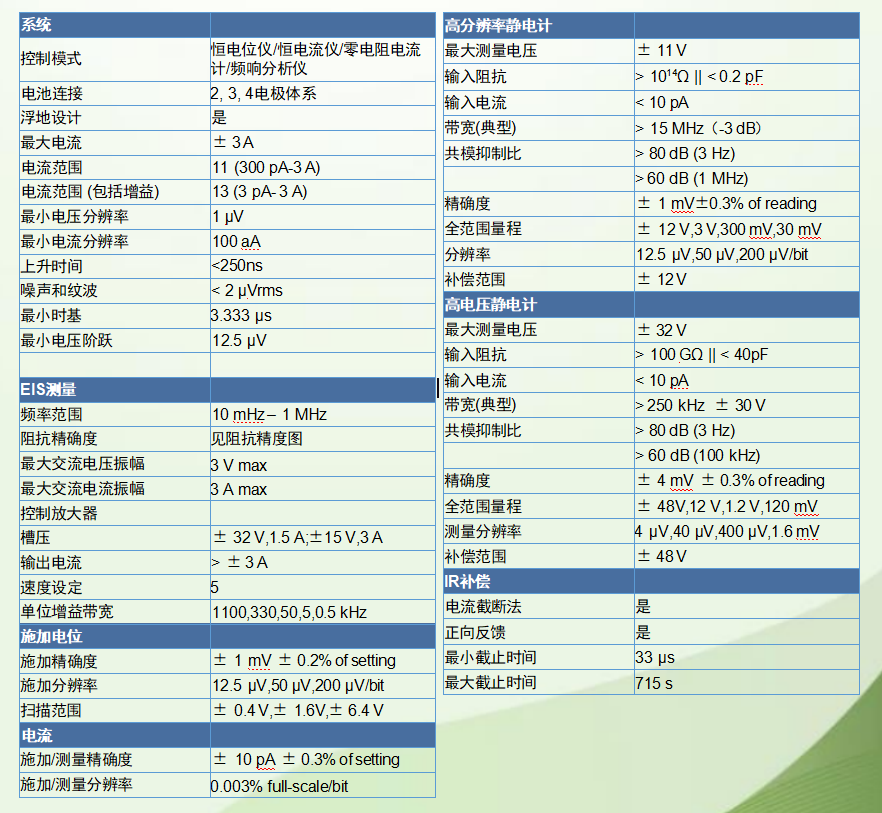

Reference 3000AE电化学工作站参数表

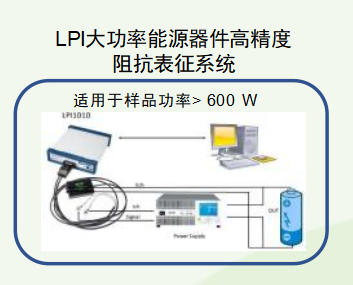

LP I大功率能源器件高精度阻抗表征系统

常规的实验室电化学阻抗测试仪器，不能满足大电流、高电压的电解槽、电池组和燃料电 池堆的测试需求，这类样品的电流有时可能达到上千安培，电压有时可能达到上千伏。

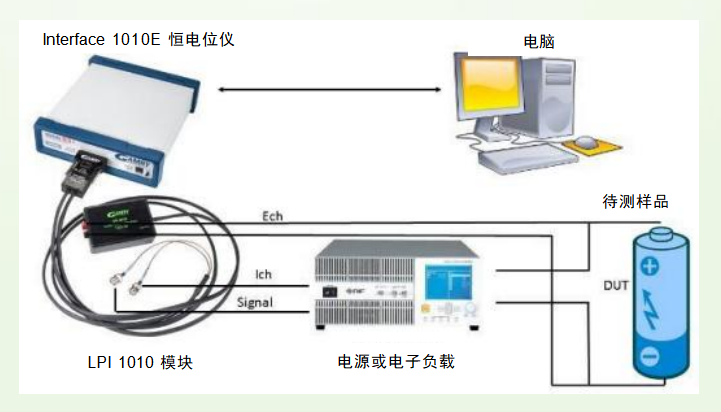

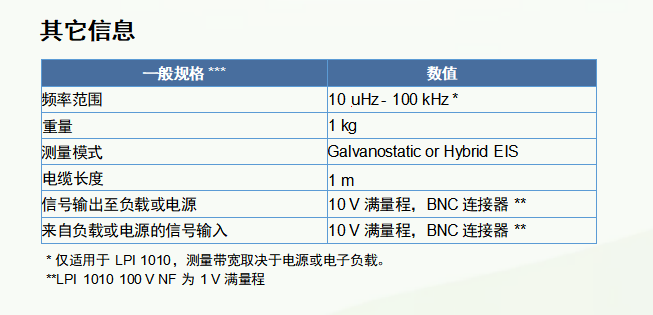

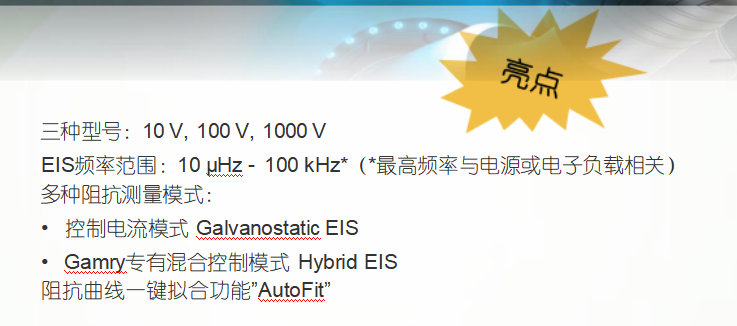

Gamry研发的LPI大功率能源器件高精度阻抗表征系统扩展了仪器电压和电流的范围。该  系统由Interface 1010E 恒电位仪、 LPI 1010 模块、以及电源或电子负载组成，提供10 V， 100 V和 1000 V  三种电压模式，电源或电子负载的最大电流可以按照用户的需要，配置

1000 A 或者更高的电流，满足用户阻抗表征需要。

更多解决方案：

可选方案1：

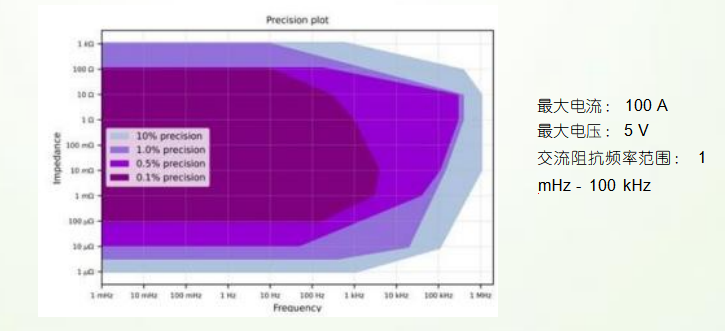

5 V & 100 A 高精度电化学工作站，阻抗测试精度达到 0. 1%，适用于单片燃料电池、 电解槽、电池。

可选方案2：

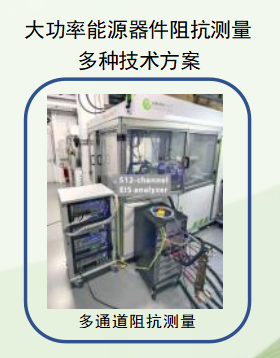

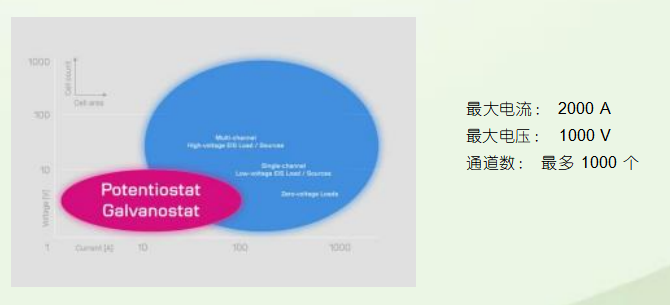

2000 A & 1000 V 多通道电化学工作站，最多可达到1000个通道，可同时测试多个样品 的交流阻抗谱EIS，可以测试250 kW 的大堆。

更多方案：

还有更多电流、电压量程可选，欢迎与我们交流！

附件：

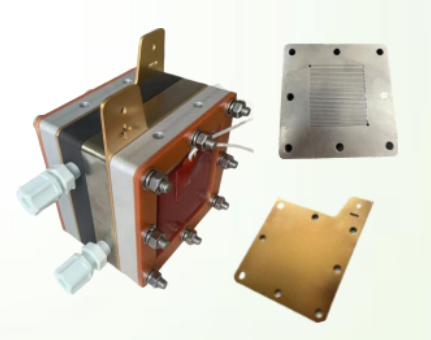

电极与电解槽

适用于PEM 、ALK和AEM电解水的 单池测试，由阴、阳极流场板、集 流板（铜板镀金）和用于温度控制 与流场板支撑的端板构成，同时配 有用于膜电极和密封材料制备的刀 模与运行环境匹配的管板接头。

H型电化学池

适用于膜、氢渗透，以及各种需要两个 单独腔室的测试。每个腔室的容积：25 mL - 1 L

TDC5 温度控制器

温度控制器可以控制实验期间的加热和 冷却过程；控制器与 Gamry  恒电位仪 一起工作
