产品简介

—— 阻抗型、耗散型电化学石英晶体微天平！

详细介绍

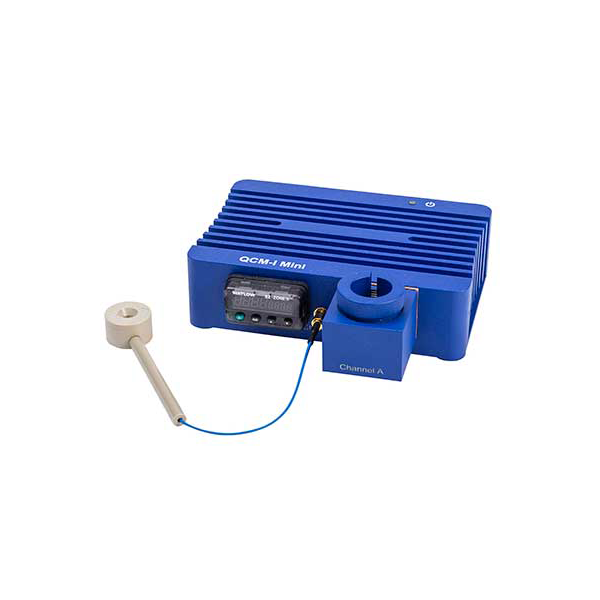

EQCM-I MINI 电化学石英晶体微天平，是基于对石英晶片进行阻抗分析基础上的高度灵敏的质量传感器，测量共振频率及共振电导曲线的带宽或半峰宽（FWHM），它们与品质因子Q直接相关，品质因子Q是耗散因子D的倒数。

该产品能够测量石英晶片或所吸附薄膜的频率变化及能量耗散，进而分析反应过程中微小的质量变化，吸附层厚度变化等；能够判断膜的刚性或柔性，并且分析膜的粘弹性方面的性质；以及实时追踪分子排列、结构变化等过程。

同时测量共振频率和耗散因子

快速测量多个谐波震动频率（对于5MHz晶片，可以测到第13次谐波）

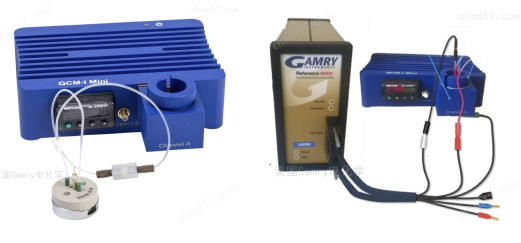

实现和Gamry电化学工作站一体化设计

温控范围是15°C 到60°C (精度± 0,02 °C)

电化学测量模块可供选择

2通道

和Windows® 10等操作系统PC计算机兼容。直接通过USB实现数据通讯

液相中标准耗散因子精度为  ~ 1 x 10

-7

适用领域：

生物传感器、化学传感器、电池、腐蚀等领域，包括：

聚合物膜、纳米粒子薄膜

Li+ 嵌入（锂电或电容器）

材料表面腐蚀研究

电沉积

自组装单层

抗原-抗体相互作用

表面活性剂吸附

蛋白质吸附

离子和溶剂运输

......

控制软件 Biosense

Biosense软件可同时控制石英晶体微天平和Gamry恒电位仪的运行及数据获取。

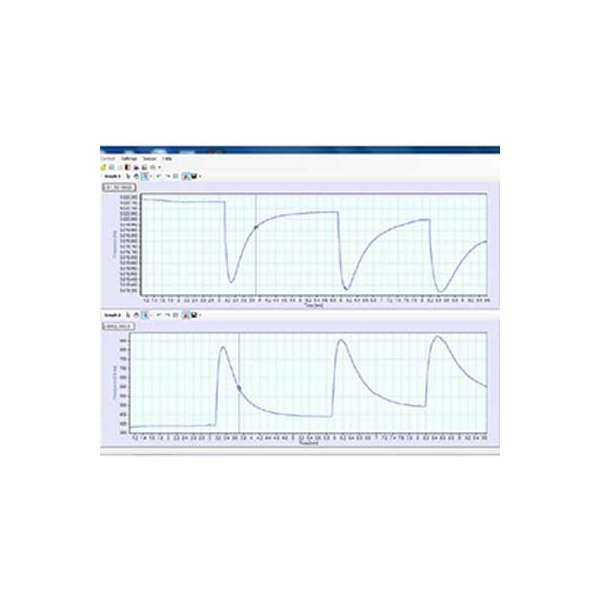

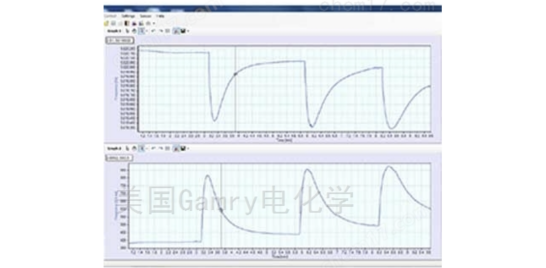

测试曲线：

· 测量共振频率及共振电导曲线的半峰宽（FWHM），高频率可达80 MHz

· 连续进行频率测试的同时，监控温度随时间的变化

数据分析:

用户可以使用标准或自定义模型，计算相关QCM参数及吸附层参数

仪器包含：

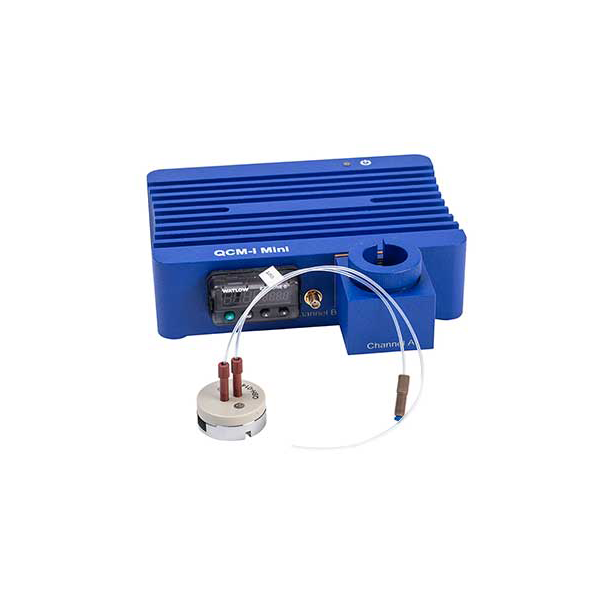

· eQCM unit with two channels (one channel is temperature controlled)

· Microsoft® Surface Pro Tablet with Windows® 10 Pro

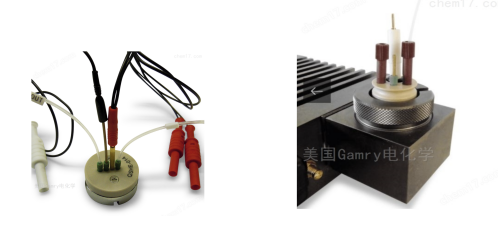

· QSH-104 QCM Sensor Holder (flow through type)

· QSHE-104 QCM Sensor Holder (flow through type) with "leak free" Ag/AgCl reference electrode

· BioSense EC 3.xx Software (one user license)
